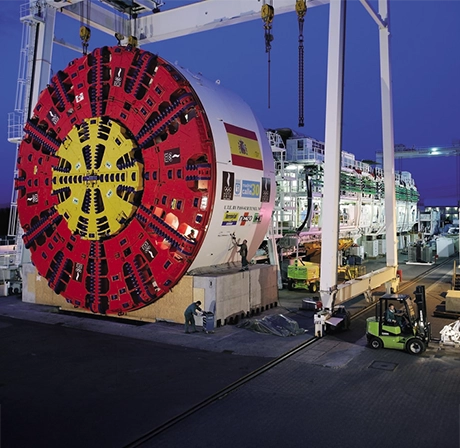

Tuneladora con escudo de presurización de tierras (EPB) – La tuneladora tipo EPB está compuesta por un escudo que permite presurizar el terreno excavado y de esta forma equilibrar el empuje ejercido por el terreno y el agua contenida en el mismo. La extracción del terreno excavado se realiza por medio de un tornillo sinfín que lo descarga sobre una cinta transportadora o sobre vagones. Las EPB son las tuneladoras con mayor versatilidad de aplicación en diferentes tipos de geología y puede excavar diámetros entre 1,7 y 16-17 metros. A medida que la TBM avanza se montan los anillos que conforman el revestimiento final.

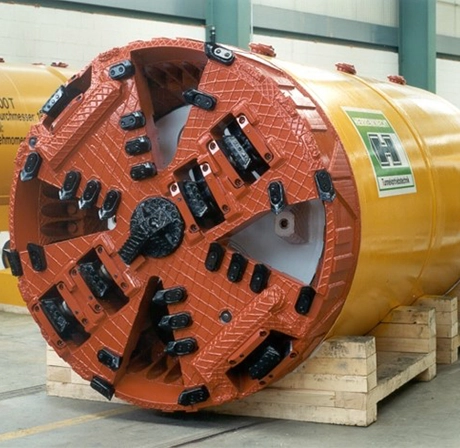

Tuneladora AVN – La tuneladora AVN es una microtuneladora que se utiliza en proyectos de geología heterogénea, en roca y en suelos incluso con altas presiones de agua, en un rango de diámetros entre 0,4 y 4,2 metros. El material excavado se extrae mediante un sistema de slurry y el frente se estabiliza mediante el soporte de la presión que ejerce el terreno y el agua. El revestimiento del túnel se puede realizar con dovelas o mediante el método pipe jacking, en función de las dimensiones y longitudes del túnel.

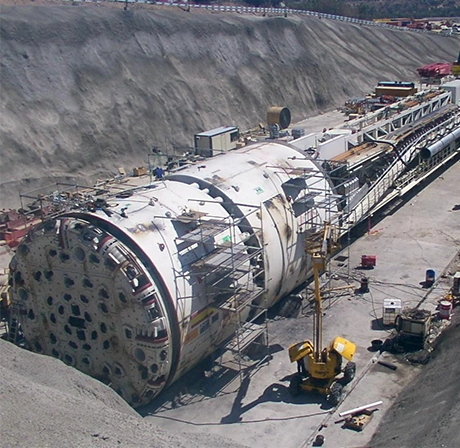

Tuneladora de doble escudo de roca – La tuneladora de doble escudo de roca combina los principios de las tuneladoras gripper y de roca de escudo simple, y se aplica para diámetros desde 3 hasta 12-13 metros en túneles de larga distancia en terrenos de roca dura. El avance del escudo frontal y la construcción de anillos se realizan paralelamente sin necesidad de interrupciones mediante la fijación del escudo gripper al túnel. Este tipo de TBM ofrece además condiciones de seguridad en zonas de fallas.

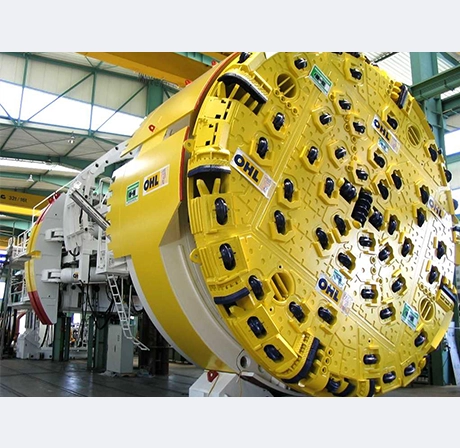

Tuneladora Gripper -La tuneladora Gripper o topo es una maquina diseñada para excavar roca dura y estable de forma eficiente hasta diámetros de 12-13 metros. El material se desprende por presión en forma de “chips” y es conducido a través de una tolva a una cinta de transporte hacia el exterior. La máquina presiona contra el túnel con unas zapatas actuadas hidráulicamente y avanza hacia adelante.

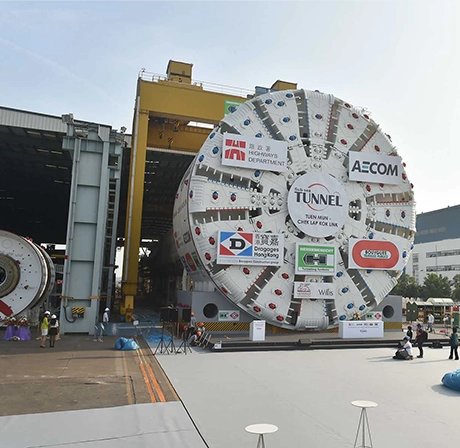

Tuneladora Mixshield – La tuneladora Mixshield se utiliza para excavar terrenos heterogéneos con alta permeabilidad y presiones de agua de hasta 15 bar. Los diámetros de excavación pueden llegar hasta los 18-19 metros. El soporte del frente de excavación se realiza de forma controlada por medio de un sistema de presión de aire en la cámara de trabajo. El material se extrae por medio de un sistema de bombeo hacia la planta de separación en el exterior desde donde se recircula el fluido hacia la maquina formando un circuito de lodos. A medida que la TBM avanza se montan los anillos que conforman el revestimiento final.

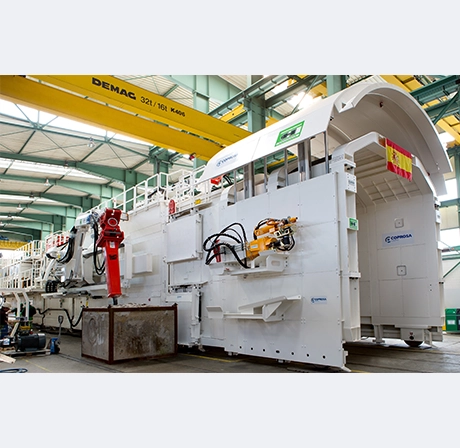

Sistema de ampliación de gálibos en túneles (TES) – La máquina D-835 de Herrenknecht representa un nuevo concepto en la ampliación de túneles convencionales para la instalación de un tercer carril en la infraestructura de vía con la novedad de permitir el tráfico de trenes utilizando la red electrificada durante los trabajos de excavación y sostenimiento.
